Jalur CDI Vega, Pemula Harus Tahu

Selamat datang, pencinta otomotif sejati! Kali ini kita akan mengeksplorasi topik yang sering ditanyakan namun jarang dijawab dengan memadai – Jalur CDI Vega. Di balik tenaga yang mengesankan dan keandalan Vega, terdapat jantung mesin yang diperintah oleh CDI atau Capacitor Discharge Ignition. Sistem ini, dalam banyak hal, menentukan bagaimana performa sepeda motor Anda, dan khususnya, bagaimana Vega Anda bekerja.



Sebuah Vega yang berjalan lancar tidak hanya tentang memiliki komponen yang sempurna, tetapi juga tentang memahami bagaimana komponen tersebut saling berinteraksi, dan di situlah jalur CDI Vega menjadi penting. Karena banyak yang belum paham dengan jelas, artikel ini akan membantu Anda memahami seluk-beluk Jalur CDI Vega. Dari prinsip kerjanya hingga bagaimana merawat dan memecahkan masalah yang mungkin terjadi.





Apa itu Jalur CDI Vega?

Jalur CDI Vega adalah salah satu komponen penting dalam sistem pengapian motor Yamaha Vega. CDI, yang merupakan kependekan dari Capacitor Discharge Ignition, adalah sistem pengapian elektronik yang digunakan pada sebagian besar sepeda motor modern. Jalur CDI Vega memiliki peran penting dalam mengontrol pengapian mesin dan memastikan kinerja yang optimal.



Pengertian CDI (Capacitor Discharge Ignition)

CDI atau Capacitor Discharge Ignition adalah sistem pengapian elektronik yang menggantikan penggunaan platina dan koil pada motor konvensional. Sistem ini menggunakan kapasitor untuk menyimpan energi listrik dan melepaskannya secara tiba-tiba ke koil pengapian. Dengan cara ini, CDI mampu menghasilkan loncatan api yang lebih kuat dan stabil, sehingga memungkinkan mesin untuk berjalan dengan lebih efisien.



Dalam konteks Yamaha Vega, CDI Vega adalah komponen yang bertanggung jawab untuk mengatur waktu pengapian dan mengontrol loncatan api di mesin. Dengan menggunakan teknologi CDI, Yamaha Vega mampu memberikan performa yang baik dan akselerasi yang responsif.



Fungsi utama jalur CDI Vega

Jalur CDI Vega memiliki beberapa fungsi utama dalam sistem pengapian. Pertama, jalur ini bertanggung jawab untuk menghubungkan CDI dengan komponen-komponen lainnya, seperti koil pengapian dan busi. Hal ini memungkinkan aliran listrik yang stabil dan terkoordinasi antar komponen.



Selain itu, jalur CDI Vega juga berperan dalam mengontrol waktu pengapian mesin. Dalam setiap siklus putaran mesin, CDI Vega menghitung waktu yang tepat untuk melepaskan energi listrik ke koil pengapian, sehingga loncatan api terjadi pada saat yang paling efektif. Hal ini penting untuk memaksimalkan daya keluaran mesin dan efisiensi bahan bakar.



Komponen penting dalam jalur CDI Vega

Beberapa komponen penting dalam jalur CDI Vega antara lain CDI unit, koil pengapian, busi, dan kabel penghubung. CDI unit adalah otak dari sistem pengapian dan bertanggung jawab untuk mengendalikan pengaturan waktu pengapian. Koil pengapian berperan dalam mengubah tegangan listrik rendah menjadi tegangan tinggi yang diperlukan untuk menciptakan loncatan api. Busi adalah komponen yang digunakan untuk menghasilkan percikan api di ruang bakar mesin. Sedangkan kabel penghubung berfungsi untuk menghubungkan semua komponen ini secara elektrik.





Sekilas Tentang Yamaha Vega dan Perkembangannya

Yamaha Vega adalah salah satu sepeda motor keluaran Yamaha yang telah hadir sejak beberapa tahun yang lalu. Motor ini dikenal dengan desain yang sporty dan performa yang handal. Yamaha Vega memiliki basis penggemar yang cukup besar, terutama di kalangan pengendara muda yang menginginkan motor dengan tampilan keren dan performa yang tangguh.



Seiring dengan perkembangan teknologi, Yamaha terus melakukan pembaruan pada motor Vega untuk menjaga daya saingnya di pasaran. Salah satu aspek yang terus diperbarui adalah sistem pengapian, di mana jalur CDI Vega memainkan peran yang sangat penting. Dengan menggunakan teknologi CDI, Yamaha Vega mampu memberikan pengalaman berkendara yang lebih baik, baik dalam hal performa maupun efisiensi bahan bakar.





Mekanisme Kerja Jalur CDI Vega

Jalur CDI Vega memiliki mekanisme kerja yang kompleks namun efektif dalam mengontrol pengapian mesin. Dalam artikel ini, kita akan membahas mekanisme kerja jalur CDI Vega, serta peran komponen utama yang terlibat dalam jalur ini. Selain itu, akan disajikan juga diagram alur jalur CDI Vega untuk memberikan gambaran visual yang lebih jelas.



1. Proses pengapian pada CDI Vega

Proses pengapian pada CDI Vega dimulai dengan gerakan rotor pada mesin. Saat rotor berputar, pickup coil yang terletak di dalam stator menghasilkan sinyal listrik berupa pulsa-pulsa kecil. Pulsa-pulsa ini kemudian dikirimkan ke CDI box.



3. Peran komponen utama dalam jalur CDI Vega

  1. Pickup coil: Pickup coil berfungsi sebagai pembangkit sinyal listrik yang diperlukan oleh CDI Vega. Ketika rotor berputar, pickup coil mendeteksi perubahan medan magnet yang dihasilkan oleh magnet pada rotor, dan mengubahnya menjadi sinyal listrik berupa pulsa-pulsa kecil.
  2. Ignition coil: Ignition coil adalah komponen yang bertanggung jawab untuk mengubah tegangan listrik rendah dari CDI box menjadi tegangan tinggi yang dibutuhkan untuk menciptakan loncatan api di spark plug. Ignition coil menggunakan prinsip induksi elektromagnetik untuk meningkatkan tegangan.
  3. CDI box: CDI box merupakan pusat kontrol jalur CDI Vega. Setelah menerima pulsa-pulsa listrik dari pickup coil, CDI box akan mengolah sinyal tersebut sesuai dengan pengaturan waktu pengapian yang diinginkan. Selain itu, CDI box juga mengendalikan pengiriman energi listrik ke ignition coil pada waktu yang tepat.
  4. Spark plug: Spark plug adalah komponen yang menghasilkan percikan api di ruang bakar mesin. Ketika CDI box mengirimkan energi listrik yang telah diolah ke ignition coil, ignition coil akan menghasilkan tegangan tinggi yang akan melompati celah di spark plug, menciptakan loncatan api yang membakar campuran bahan bakar dan udara di ruang bakar.
Baca Juga  Letak Relay Fuel Pump Avanza Serta Fungsi dan Cara Kerjanya

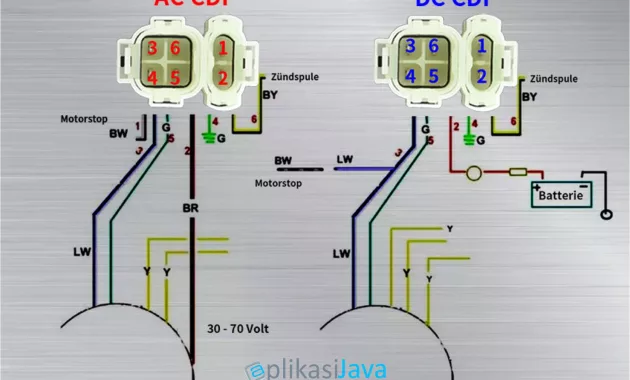

3. Diagram alur jalur CDI Vega

Berikut adalah diagram alur jalur CDI Vega untuk memberikan pemahaman visual yang lebih baik tentang mekanisme kerjanya:



Jalur CDI Vega



Dalam diagram tersebut, dapat terlihat bagaimana pulsa-pulsa listrik dari pickup coil dikirimkan ke CDI box. CDI box kemudian mengolah sinyal tersebut dan mengontrol pengiriman energi listrik ke ignition coil. Ignition coil menghasilkan tegangan tinggi yang diperlukan untuk menciptakan loncatan api di spark plug.



Dengan mekanisme kerja yang terkoordinasi dengan baik antara komponen-komponen dalam jalur CDI Vega, pengapian mesin Yamaha Vega dapat terjadi dengan tepat pada waktu yang diinginkan, sehingga memberikan performa yang optimal dan efisiensi bahan bakar yang baik.



Jalur CDI Vega memainkan peran yang sangat penting dalam sistem pengapian sepeda motor Yamaha Vega. Memahami mekanisme kerjanya serta peran masing-masing komponen dalam jalur ini dapat membantu pengguna motor dalam pemeliharaan dan perbaikan jika diperlukan.





Warna Kabel Spul Yamaha Vega Lama

Warna kabel spul Yamaha Vega lama memiliki peran yang berbeda dalam menghubungkan komponen-komponen tertentu. Berikut adalah beberapa warna kabel spul Yamaha Vega lama beserta fungsinya:



Ke CDI:

  1. Cokelat: Kabel pengapian sebagai input ke CDI. Kabel ini mengirimkan sinyal pengapian dari spul menuju CDI untuk mengatur waktu pengapian yang tepat.
  2. Putih: Kabel pulser (+) yang menuju CDI. Kabel ini mengirimkan pulsa listrik positif dari spul ke CDI untuk membantu dalam mengontrol pengapian.



Ke Kiprok:

  1. Hitam: Kabel massa yang terhubung ke body motor. Kabel ini bertujuan untuk menyediakan jalur penghubung ke ground, sehingga berfungsi sebagai penghubung massa yang penting untuk kelistrikan motor.
  2. Kuning: Kabel penerangan yang menuju kiprok. Kabel ini digunakan untuk mengirimkan listrik ke sistem penerangan pada motor, seperti lampu depan, lampu belakang, dan indikator.
  3. Putih: Kabel pengisian yang menuju kiprok. Kabel ini bertugas untuk mengirimkan arus pengisian dari spul ke kiprok, yang kemudian akan mengisi aki motor saat mesin berjalan.
  4. Merah: Merupakan arus 12 Volt dari aki. Kabel ini digunakan untuk mengirimkan arus listrik dari aki ke kiprok untuk diatur dan didistribusikan ke sistem kelistrikan lainnya pada motor.



Warna-warna kabel tersebut memiliki fungsi dan peran yang penting dalam jalur kelistrikan Yamaha Vega lama. Penting bagi pengguna motor untuk memahami warna kabel dan fungsinya agar dapat melakukan pemeliharaan atau perbaikan yang tepat jika diperlukan.





Warna Kabel CDI Vega Lama

Untuk CDI Vega lama, berikut adalah warna kabel yang umumnya digunakan:



Orange

Warna kabel orange adalah output CDI yang menuju coil pengapian. Kabel ini bertanggung jawab untuk mengirimkan arus listrik yang telah diatur oleh CDI ke coil pengapian, yang selanjutnya akan menghasilkan loncatan api di spark plug.



Putih

Kabel putih adalah kabel pulser (+) yang berasal dari spul. Kabel ini mengirimkan pulsa listrik positif dari spul ke CDI, yang berguna dalam mengontrol pengapian dan menentukan waktu pengapian yang tepat.



Hitam

Warna kabel hitam adalah kabel massa yang terhubung ke body motor. Kabel ini berfungsi sebagai jalur penghubung ke ground, yang penting untuk menyediakan jalur kembali arus listrik yang melintasi sistem kelistrikan.



Coklat

Kabel coklat adalah kabel dari spul yang digunakan sebagai input pengapian ke CDI. Kabel ini mengirimkan sinyal pengapian dari spul ke CDI untuk mengatur waktu pengapian yang tepat.



Hitam/Putih

Kabel dengan kombinasi warna hitam/putih adalah kabel yang menuju kontak. Kabel ini bertugas menghubungkan CDI dengan kontak pada sistem pengapian motor.



Hijau

Warna kabel hijau adalah kabel massa CDI. Kabel ini digunakan untuk menghubungkan CDI dengan massa (ground) motor, yang penting dalam menciptakan jalur kembali arus listrik.

Penting untuk dicatat bahwa warna kabel dapat bervariasi tergantung pada model dan versi CDI Vega yang digunakan. Oleh karena itu, selalu disarankan untuk mengacu pada panduan pengguna atau diagram kelistrikan yang spesifik untuk motor Anda guna memastikan penghubungan yang benar saat melakukan perbaikan atau pemeliharaan pada sistem kelistrikan CDI Vega lama.





Jalur penerangan Yamaha Vega lama

Jalur penerangan Yamaha Vega lama menggunakan beberapa warna kabel yang memiliki peran masing-masing. Berikut adalah penjelasan mengenai jalur penerangan Yamaha Vega lama dan warna kabel yang terlibat:



  1. Hitam: Kabel hitam adalah kabel massa yang terhubung ke body motor. Kabel ini bertujuan untuk memberikan jalur penghubung ke ground (tanah), sehingga berfungsi sebagai penghubung massa yang penting untuk kelistrikan motor.
  2. Putih: Kabel putih adalah kabel pengisian dari spul. Kabel ini digunakan untuk mengirimkan arus pengisian yang dihasilkan oleh spul menuju sistem pengisian aki. Arus pengisian ini digunakan untuk mengisi daya aki motor saat mesin sedang berjalan.
  3. Kuning: Kabel kuning adalah kabel penerangan dari spul. Kabel ini bertugas untuk mengirimkan arus listrik dari spul ke sistem penerangan pada motor, seperti lampu depan, lampu belakang, dan indikator. Kabel kuning menyediakan daya listrik yang diperlukan agar sistem penerangan dapat berfungsi dengan baik.
  4. Merah: Kabel merah adalah kabel arus 12V dari aki. Kabel ini digunakan untuk mengirimkan arus listrik 12 volt dari aki ke berbagai komponen yang membutuhkan daya, seperti lampu, klakson, dan sistem elektronik lainnya.



Dengan warna kabel yang sudah ditentukan, pengguna motor dapat mengenali dan memahami jalur penerangan Yamaha Vega lama dengan lebih baik. Namun, penting untuk selalu merujuk pada diagram kelistrikan yang spesifik untuk motor Anda guna memastikan penghubungan kabel yang benar dan menghindari kesalahan saat melakukan instalasi, perbaikan, atau pemeliharaan pada jalur penerangan motor.

Baca Juga  Fungsi Rangkaian Lampu Kepala Mobil, Berikut Komponen & Cara Kerja





Penyebab Jalur Pengapian Vega Hilang

Jika jalur pengapian pada motor Yamaha Vega hilang, dapat disebabkan oleh beberapa faktor. Berikut adalah beberapa penyebab umum yang dapat menyebabkan hilangnya jalur pengapian:



Kerusakan pada CDI

CDI (Capacitor Discharge Ignition) adalah komponen penting dalam jalur pengapian. Jika CDI mengalami kerusakan atau kegagalan, maka jalur pengapian dapat terputus. Kerusakan pada komponen elektronik, komponen internal yang rusak, atau koneksi yang lemah dapat menjadi penyebab masalah ini.



Kerusakan pada koil pengapian

Koil pengapian bertanggung jawab untuk mengubah tegangan listrik rendah menjadi tegangan tinggi yang diperlukan untuk menciptakan loncatan api di busi. Jika koil pengapian mengalami kerusakan, misalnya lilitan koil yang putus atau kabel yang terlepas, maka jalur pengapian dapat terganggu.



Kerusakan pada spul

Spul atau stator menghasilkan listrik yang diperlukan untuk pengapian. Jika spul mengalami kerusakan, seperti lilitan yang putus atau kabel yang terputus, maka jalur pengapian tidak akan berfungsi dengan baik.



Kabel yang terputus atau rusak

Kabel pengapian yang menghubungkan antara CDI, koil pengapian, dan busi dapat mengalami kerusakan, misalnya kabel yang putus, kabel yang terkelupas, atau koneksi yang longgar. Jika kabel mengalami masalah ini, maka aliran listrik dalam jalur pengapian dapat terganggu.



Busi yang rusak atau aus

Busi yang rusak atau aus dapat menyebabkan masalah dalam pengapian. Jika busi tidak dapat menghasilkan loncatan api yang kuat, maka mesin tidak akan menyala dengan baik atau bahkan tidak menyala sama sekali.



Untuk mengatasi masalah hilangnya jalur pengapian, diperlukan pengecekan mendalam dan diagnosis oleh teknisi yang berpengalaman. Mereka akan memeriksa komponen-komponen pengapian, kabel-kabel, dan busi untuk menemukan penyebab masalah tersebut. Setelah penyebabnya teridentifikasi, langkah perbaikan yang sesuai dapat diambil untuk mengembalikan fungsi jalur pengapian pada motor Yamaha Vega.





Tips Perawatan untuk Menjaga Kinerja Jalur CDI Vega



Untuk menjaga kinerja jalur CDI Vega dan memastikan pengapian yang optimal pada motor Yamaha Vega, berikut adalah beberapa tips perawatan yang dapat Anda terapkan:



Bersihkan koneksi dan terminal

Secara berkala, pastikan untuk membersihkan koneksi dan terminal yang terhubung ke CDI. Gunakan sikat kecil atau kain lembut yang bersih untuk membersihkan debu, kotoran, atau korosi yang mungkin terbentuk di sekitar koneksi. Pastikan koneksi teguh dan tidak ada kabel yang terlepas atau longgar.



Periksa kabel dan isolasi

Inspeksi kabel yang terhubung ke CDI secara rutin. Periksa apakah ada kerusakan fisik seperti kabel yang terkelupas, kabel yang putus, atau isolasi yang rusak. Jika ada kerusakan, segera ganti atau perbaiki kabel yang rusak untuk mencegah masalah pada jalur pengapian.



Cek busi secara teratur

Busi yang baik dan berfungsi dengan baik sangat penting untuk pengapian yang optimal. Periksa kondisi busi secara berkala dan pastikan elektroda tidak terlalu aus atau terdapat kotoran yang mengganggu. Jika busi rusak atau aus, gantilah dengan busi yang sesuai dengan rekomendasi pabrikan.



Hindari terkena air atau kelembaban berlebih

CDI dan komponen-komponen pengapian lainnya sangat sensitif terhadap air dan kelembaban. Pastikan untuk menjaga jalur CDI dan komponen lainnya tetap kering. Hindari terkena hujan langsung atau cairan lainnya. Jika motor terkena air, segera keringkan dan periksa apakah ada kerusakan atau korosi yang mungkin terjadi.



Lakukan perawatan berkala

Selain tips di atas, lakukan perawatan berkala pada motor Yamaha Vega, termasuk servis rutin sesuai dengan jadwal yang ditentukan oleh pabrikan. Ini termasuk pemeriksaan keseluruhan sistem pengapian, termasuk CDI, koil pengapian, spul, dan kabel-kabel. Pastikan semua komponen berfungsi dengan baik dan bersih dari kotoran.



Gunakan suku cadang yang asli

Penting untuk menggunakan suku cadang yang asli dan berkualitas saat melakukan penggantian atau perbaikan pada jalur CDI. Suku cadang yang asli dapat memastikan kinerja yang optimal dan kompatibilitas yang baik dengan sistem pengapian.



Dengan menerapkan tips perawatan di atas, Anda dapat menjaga kinerja jalur CDI Vega dan memastikan pengapian yang optimal pada motor Yamaha Vega. Selain itu, selalu patuhi petunjuk penggunaan dan panduan perawatan yang diberikan oleh pabrikan untuk menjaga motor dalam kondisi yang baik.



Penutup

Mengakhiri pembahasan kita tentang Jalur CDI Vega, kita dapat melihat betapa pentingnya memahami sistem ini dalam menjaga performa dan keandalan Vega kita. Meskipun tampaknya rumit pada awalnya, pemahaman yang baik tentang jalur CDI akan memungkinkan Anda mengambil langkah-langkah preventif yang tepat dan melakukan pemecahan masalah dengan lebih efektif jika ada sesuatu yang tidak berjalan dengan baik.



Namun, pengetahuan adalah sebuah perjalanan, bukan tujuan. Ada selalu lebih banyak untuk dipelajari dan dipahami. Jadi teruslah belajar, teruslah bertanya, dan teruslah mencari jawabannya.



Terima kasih telah bersama kami dalam pembahasan menarik ini tentang Jalur CDI Vega. Jangan lupa untuk terus mengikuti kami untuk lebih banyak wawasan dan panduan otomotif yang berharga. Tetap semangat dan aman berkendara!
