Skema Regulator TV Polytron 7n65c – Skema regulator TV adalah komponen penting dalam setiap televisi, termasuk TV Polytron 7n65c. Sebagai bagian utama dari sistem tenaga televisi, regulator ini mengatur aliran listrik ke berbagai bagian TV, termasuk layar, penerima sinyal, dan pengeras suara. Selain itu, skema regulator juga berfungsi untuk memastikan bahwa semua bagian TV menerima daya yang sesuai dan tidak terjadi fluktuasi yang dapat mengakibatkan kerusakan pada komponen elektronik.

Memahami skema regulator TV Polytron 7n65c adalah hal yang sangat penting bagi para teknisi TV dan juga bagi Anda yang ingin memperbaiki televisi ini sendiri. Tanpa pemahaman yang benar, sulit untuk mengidentifikasi masalah yang terjadi pada televisi atau bahkan mencegah kerusakan yang mungkin terjadi di masa mendatang. Skema regulator ini bisa menjadi panduan yang sangat berguna dalam proses perbaikan dan pemeliharaan televisi Polytron Anda. Jadi, mari simak pembahasan Aplikasi Java lebih lanjut untuk mendapatkan pemahaman yang lebih mendalam tentang skema regulator TV Polytron yang satu ini dan bagaimana Anda bisa memanfaatkannya untuk memastikan kinerja televisi yang optimal.



Apa itu Skema Regulator TV Polytron 7n65c?

Skema regulator TV Polytron adalah panduan teknis yang menggambarkan rangkaian dan komponen yang ada dalam regulator TV Polytron 7n65c. Skema ini memberikan informasi detail tentang bagaimana regulator bekerja, bagaimana komponen saling terhubung, dan jalur-jalur sirkuit yang menghubungkan berbagai bagian dalam regulator tersebut. Dengan memahami skema ini, teknisi dan perbaikan DIY dapat mengidentifikasi masalah potensial dalam regulator TV Polytron 7n65c dan melakukan perbaikan dengan lebih akurat.



Dalam skema regulator TV Polytron 7n65c, Anda akan menemukan simbol-simbol yang mewakili komponen seperti resistor, kapasitor, transistor, dan lainnya. Jalur-jalur penghubung antara komponen juga ditunjukkan dengan jelas, membantu teknisi dalam melacak aliran arus dan mengidentifikasi tempat terjadinya gangguan. Skema ini biasanya juga dilengkapi dengan keterangan mengenai nilai-nilai komponen dan spesifikasi teknis lainnya.



Pentingnya Memahami Skema Regulator TV Polytron 7n65c

Memahami skema regulator TV Polytron memiliki sejumlah manfaat yang penting. Pertama, ini memungkinkan teknisi untuk mendiagnosis masalah dengan lebih cepat dan akurat. Dengan melihat skema, teknisi dapat melihat dengan jelas bagaimana komponen bekerja bersama dan mengidentifikasi komponen mana yang mungkin mengalami kerusakan.



Kedua, pemahaman tentang skema regulator TV Polytron 7n65c membantu dalam perbaikan dan pemeliharaan. Teknisi dapat mengikuti jalur sirkuit yang ditunjukkan dalam skema untuk mengisolasi masalah dan mengganti komponen yang rusak dengan lebih efisien. Tanpa pemahaman ini, perbaikan bisa menjadi lebih lambat dan kurang akurat.



Selain itu, skema ini juga berguna dalam pendidikan. Mahasiswa atau calon teknisi dapat belajar tentang prinsip kerja regulator, komponen-komponen yang terlibat, dan cara mereka saling berinteraksi. Ini adalah langkah awal yang baik untuk memahami dasar-dasar elektronika dan keterampilan perbaikan.

Baca Juga  Penyebab Lampu Mobil Redup Sebelah, Begini Cara Mencegah & Mengatasinya



Daftar Komponen Skema Regulator TV Polytron 7n65c

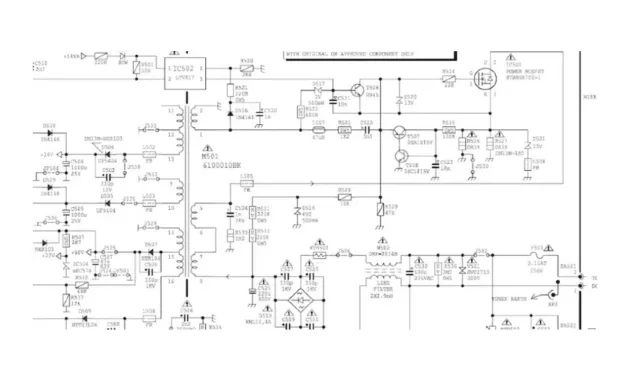

Skema Regulator TV Polytron 7n65c

Dalam skema regulator TV Polytron 7n65c, terdapat sejumlah komponen kunci yang memainkan peran penting dalam menjalankan fungsi regulator ini. Berikut adalah daftar komponen yang terdapat dalam skema:



1. IC (Integrated Circuit)

  • IC 501: Mosfet Mosfet adalah komponen semikonduktor yang berfungsi sebagai saklar elektronik. Dalam regulator TV Polytron 7n65c, IC Mosfet digunakan untuk mengatur aliran arus listrik.
  • IC 502: Coupler Coupler adalah komponen yang digunakan untuk mengisolasi dua sirkuit yang berbeda secara optik, mengirimkan sinyal dari satu sirkuit ke sirkuit lain tanpa koneksi listrik langsung.
  • IC 504: IC kaki 3 mirip transistor IC dengan konfigurasi kaki 3 yang mirip dengan transistor, kemungkinan digunakan sebagai penguat atau penguat sinyal dalam sirkuit regulator.



2. Transistor

  • T 507 dan T 509: Transistor NPN Transistor tipe NPN adalah jenis transistor yang umumnya digunakan untuk penguatan sinyal atau switching dalam rangkaian elektronik.
  • T 508: Transistor PNP Transistor tipe PNP juga digunakan untuk penguatan sinyal atau switching, tetapi memiliki konduktivitas yang berbeda dengan transistor NPN.



3. Diode

Diode adalah komponen semikonduktor yang memungkinkan arus listrik mengalir hanya dalam satu arah. Dalam skema regulator TV Polytron 7n65c, berbagai jenis diode digunakan:

  • D 513: Diode kaca
  • D 514: Diode Zener 3,2 volt
  • D 515: Diode Zener 6,2 volt
  • D 528, D 529, D 530, D 531: Diode pengubah arus utama dari listrik



4. Capacitor

Capacitor (kapasitor) adalah komponen penyimpan muatan listrik. Dalam skema ini, berbagai jenis kapasitor digunakan:

  • C502, C503, C504, C505, C508, C522: Elco (Electrolytic Capacitor)
  • C507, C516, C517, C518, C519, C520, C521, C523, C525, C527, C528: Milar (Mylar Capacitor)

Ketika semua komponen ini bekerja bersama sesuai skema, regulator TV Polytron 7n65c dapat berfungsi dengan baik. Memahami dan mampu mengganti komponen yang rusak dengan benar sangat penting untuk pemeliharaan dan perbaikan yang efektif.



Penyebab Regulator TV Polytron Tidak Keluar Tegangan

Tidak adanya keluaran tegangan dari regulator TV Polytron 7n65c bisa disebabkan oleh beberapa faktor. Berikut beberapa penyebab umum:

  1. Komponen Rusak: Salah satu komponen dalam regulator, seperti transistor, diode, atau kapasitor, mungkin rusak atau tidak berfungsi dengan baik. Ini bisa menghentikan aliran arus dan mengakibatkan ketidakmampuan regulator untuk menghasilkan tegangan keluaran.
  2. Koneksi Buruk: Koneksi yang buruk atau longgar antara komponen dalam regulator bisa mengganggu aliran arus dan mengakibatkan tegangan keluaran yang tidak stabil atau bahkan tidak ada sama sekali.
  3. Overload atau Korsleting: Jika beban terlalu besar atau ada korsleting dalam sirkuit, regulator mungkin mati atau tidak menghasilkan tegangan keluaran.
  4. Kerusakan pada IC Mosfet: IC Mosfet yang menjadi bagian kunci dalam mengatur aliran arus mungkin mengalami kerusakan, menghentikan keluaran tegangan.
  5. Kerusakan Pada Komponen Pendukung: Komponen pendukung seperti kapasitor pembalik dan diode Zener yang rusak juga dapat menyebabkan ketidakstabilan dalam keluaran tegangan.



Cara Mengatasi Masalah Regulator TV Polytron 7n65c

Berikut adalah beberapa langkah yang dapat Anda ambil untuk mengatasi masalah ketika regulator TV Polytron 7n65c tidak menghasilkan keluaran tegangan:

  1. Periksa Komponen Secara Visual: Periksa semua komponen dalam skema regulator dengan cermat. Perhatikan apakah ada komponen yang terlihat rusak, terbakar, atau berubah warna. Ganti komponen yang rusak dengan yang baru.
  2. Periksa Koneksi: Pastikan semua koneksi antara komponen dan jalur sirkuit terpasang dengan benar dan kuat. Jika ada koneksi yang longgar, rekatkan kembali dengan hati-hati.
  3. Uji Komponen: Gunakan alat pengukur seperti multimeter untuk menguji komponen seperti transistor, diode, dan kapasitor. Pastikan mereka bekerja sesuai spesifikasi.
  4. Periksa Beban dan Korsleting: Pastikan bahwa beban yang terhubung ke regulator tidak terlalu besar dan tidak ada korsleting dalam sirkuit. Ini dapat mencegah regulator dari menghasilkan tegangan keluaran.
  5. Uji IC Mosfet: Jika IC Mosfet mengalami kerusakan, pertimbangkan untuk mengganti IC Mosfet yang rusak dengan yang baru sesuai dengan spesifikasi yang diperlukan.
  6. Ganti Komponen Rusak: Jika Anda menemukan komponen yang rusak atau tidak berfungsi, gantilah dengan komponen yang serupa dan sesuai.
  7. Pastikan Penyolderan Baik: Pastikan penyolderan pada semua kaki komponen dan jalur sirkuit berada dalam kondisi baik. Penyolderan yang buruk dapat mengganggu aliran arus.
  8. Baca Ulang Skema: Pastikan Anda mengikuti skema regulator dengan benar dan memeriksa kembali langkah-langkah yang telah Anda ambil.
Baca Juga  Penyebab Thermofuse Magic Com Putus, Berikut Cara Mengatasi Masalahnya



Jika Anda tidak yakin atau tidak memiliki pengalaman dalam perbaikan elektronik, lebih baik meminta bantuan dari seorang teknisi yang berpengalaman. Memahami skema dan komponen adalah langkah pertama dalam mengatasi masalah, tetapi perbaikan nyata membutuhkan keterampilan dan pengalaman yang lebih dalam.



Penutup

Dalam kesimpulannya, skema regulator TV Polytron 7n65c merupakan komponen kritis dalam operasi televisi yang efisien dan efektif. Memahami bagaimana skema regulator bekerja dan bagaimana mendiagnosis masalah yang mungkin terjadi adalah keterampilan yang sangat penting untuk siapa saja yang ingin memperbaiki atau memelihara televisi mereka. Ini bukan hanya membantu Anda memperpanjang umur televisi Anda, tetapi juga memungkinkan Anda untuk menikmati pengalaman menonton yang lebih baik.

Tentunya, memahami skema regulator TV Polytron 7n65c membutuhkan pengetahuan teknis dan pengalaman. Jika Anda merasa tidak yakin dalam mendiagnosis atau memperbaiki masalah dengan regulator TV Anda, jangan ragu untuk mencari bantuan dari teknisi TV profesional. Dengan demikian, Anda dapat memastikan bahwa televisi Anda tetap berfungsi dengan baik dan memberikan kualitas gambar dan suara yang terbaik. Ingat, menjaga televisi Anda dalam kondisi terbaik adalah investasi yang sepadan untuk pengalaman menonton yang lebih menyenangkan dan tahan lama.
